HÖRMANN Codetaster CTR d

Markenqualität von Hörmann: HÖRMANN Codetaster CTR d

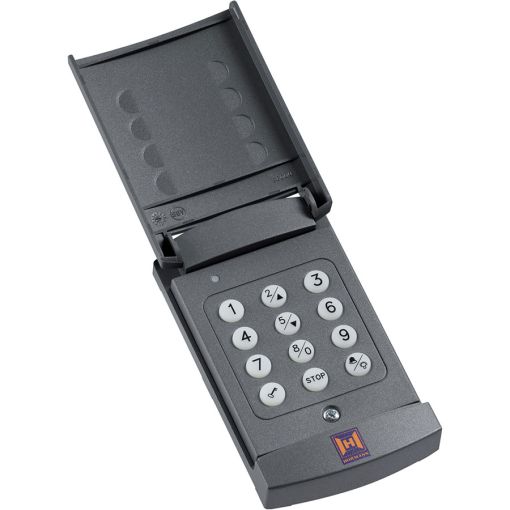

Der HÖRMANN Codetaster CTR wird per Impuls gesteuert und ist durch eine klappbare Blende geschützt.

Der Codetaster ist in folgenden Varianten erhältlich:

• CTR 1d: mit 1 Relaisausgang zur Ansteuerung eines Torantriebes, mit einer Betriebsspannung von 24 V AC/DC
• CTR 3d: mit 3 seperaten Relaisausgängen zur Ansteuerung von 2 Antrieben und/oder Richtungswahl, zweiter Öffnungshöhe, Hofbeleuchtung, Stopp; mit einer Betriebsspannung von wahlweise 230 V AC oder 24 V DC

Technische Daten

• Schaltleistung max.: 30 V DC/2,5 A (ohmsche Last); 230V AC/500 W (ohmsche Last)
• Schutzart: IP 54
• Temperaturbereich: -20 °C bis +60 °C
• Maße Eingabeeinheit 70x120x20 mm
• Maße Auswerteeinheit 140x128x50 mm

Zur Spannungsversorgung bei 24 V AC/DC die Anschlussleitungen ASL und bei 230 V AC kann die Anschlussleitung ZL 1 und bei 24 V AC/DC die Anschlussleitungen ASL verwendet werden. Diese sind nicht im Lieferumfang enthalten.

Montageanleitung CTR 1d
Montageanleitung CTR 3d
