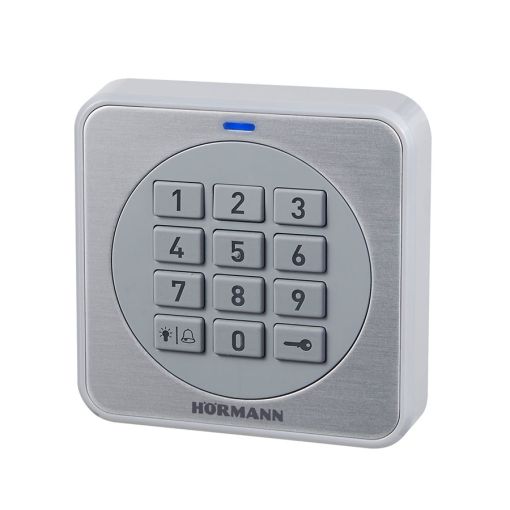

HÖRMANN Codetaster CTV 3-1

Markenqualität von Hörmann: HÖRMANN Codetaster CTV 3-1

Der HÖRMANN Codetaster CTV 3-1 ist durch die Metall Tastatur sehr robust und schützt vor Feuchtigkeit, Staub oder Vandalismus. Er wird zur Bedienung von Antrieben und Zubehör verwendet. Die Tastatur hat eine Beleuchtung, die man ein- oder ausschalten kann.
Über die Tastatur gibt man einen 4 bis 6 stelligen Zahlencode ein, der dann per Impuls die Anlage öffnet oder schließt. Die Tastatur ist mit 12 Tasten ausgestattet von denen die Zahlen von 0-9 zur Eingabe des Zahlencodes und die restlichen Knöpfe zur Codebestätigung und der Programmierung dienen.
Die Auswerteeinheit verfügt über 3 Wechsler Relaiskontakte zur Steuerung von Tor- oder Türantrieben und zur Bedienung von anderen elektrischen Geräten, wie z.B. Klingel oder Beleuchtung.

Technische Daten

• Betriebsspannung: wahlweise 100-240V AC oder 20-24 V AC/DC
• Schaltleistung max.: 30 V DC/2,5 A (ohmsche Last); 230 V AC/500 W (ohmsche Last)
• Schutzart: Eingabeeinheit IP 65; Auswerteeinheit IP 20
• Temperaturbereich: -20 °C bis +60 °C
• Maße Eingabeeinheit 80x80x15 mm
• Maße Auswerteeinheit 140x128x50 mm

Es ist keine Netzzuleitung oder Anschlussleitungen zur Spannungsversorgung enthalten. Bei 230 V AC kann die Anschlussleitung ZL 1 und bei 24 V AC/DC die Anschlussleitungen ASL verwendet werden.
