KESSEL Rückstaudoppelverschluss Staufix-SWA Unterflurinstallation

Komplettset zum Einbau in die Bodenplatte mit schwarzer Abdeckung

Art.-Nr.: 100058791a

Nennweite
Marke
Fäkalienhaltiges Abwasser
nein
Abdeckung
schwarze Abdeckung
Installationsart
für Bodenplatte
ab
562
50
berechneter Preis 562,50 €
inkl. MwSt., zzgl. Versand
nur noch 0 Stück auf Lager
Lieferung
Alternative Produkte
Staufix
Zubehör
Beschreibung
Technische Daten
Lieferumfang

Markenqualität von KESSEL: KESSEL Rückstaudoppelverschluss Staufix-SWA Unterflurinstallation

Eine einfache und kostengünstige Lösung , Gebäude vor Rückstauschäden zu schützen, ist der Einbau eines Rückstaudoppelverschlusses für fäkalienfreies Wasser von KESSEL.

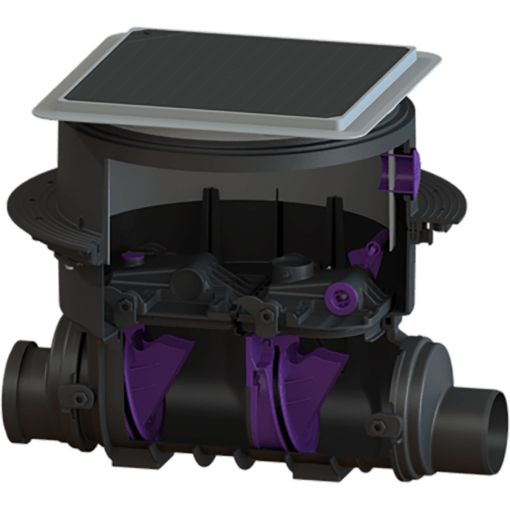

Der Rückstaudoppelverschluss Staufix SWA (73100.10S, 73125.10S, 73150.10S, 73200.10S) für fäkalienfreies Abwasser mit einer schwarzen Abdeckplatte wird in die Bodenplatte eingebaut. Der aus Kunststoff bestehende Rückstaudoppelverschluss hat ein teleskopisches Aufsatzstück für einen stufenlosen Höhen- und Niveauausgleich. Er hat zwei Klappen, die selbsttätig schließen. Eine davon dient als handverriegelbarer Notverschluss.

Der Grundkörper hat ein minimales Eigengefälle von 9 mm, einen Zulauf mit Steckmuffe und einen Ablauf mit Spitzende für den direkten Anschluss an Kunststoff-Rohrleitungssysteme. Der Anschluss anderer Außendurchmesser und Rohrmaterialien ist mit Übergängen der Systemhersteller möglich.

Technische Daten:
  • Rückstaudoppelverschluss: Staufix SWA
  • Norm: DIN EN 13564 Typ 2
  • Einbaukörper: schwarz
  • Nennweiten DN 100 (DA 110 mm), DN 125 (DA 125 mm), DN 150 (DA 160 mm), DN 200 (DA 200 mm)
  • Einbauart: Einbau in die Bodenplatte
  • Einbautiefe (T): 486 mm bis 640 mm
  • (Rohrsohle Ablauf bis OK Abdeckung)
  • Abdeckplatte: schwarz
  • Belastungsklasse: A 15 (1,5 t)
Maße für Skizze
Nennweite L H
DN 100 642 mm 394 mm
DN 125 645 mm 387 mm
DN 150 656 mm 370 mm
DN 200 720 mm 348 mm
Einbauanleitung

Marke KESSEL
Fäkalienhaltiges Abwasser nein
Art Komplett-Set
Abdeckung schwarze Abdeckung
Installationsart für Bodenplatte
Nennweite DN 100,DN 125,DN 150,DN 200
Aussparungsmaße 750x750 mm
Serie Staufix
  • KESSEL Rückstaudoppelverschluss Staufix-SWA Unterflurinstallation
